Automatismes

Smart Building

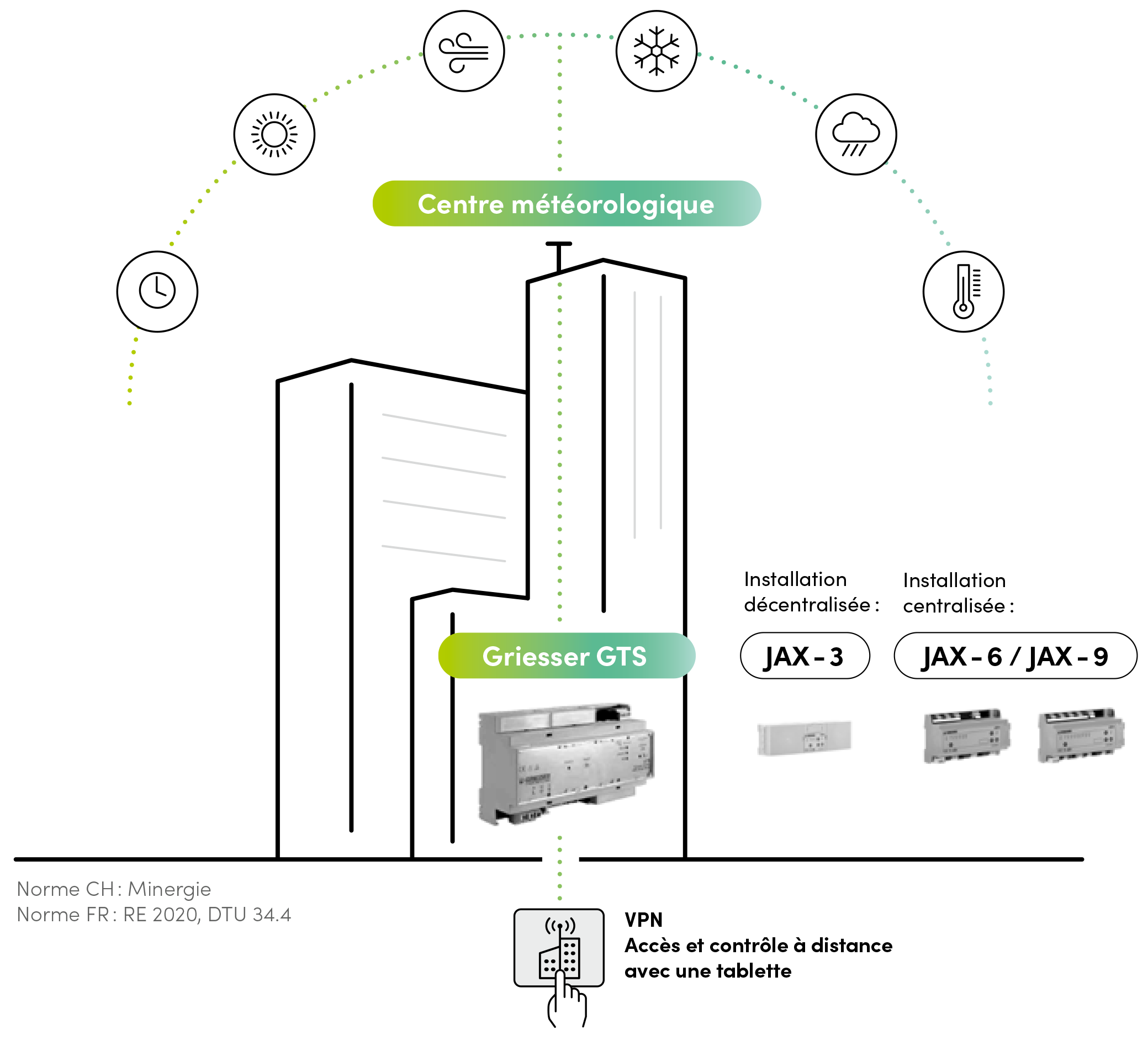

KNX – Le système intelligent

KNX est le standard leader mondial de l’automatisation intelligente et interopérable des bâtiments.

Qu’il s’agisse du chauffage, des stores, de l’éclairage ou du système de sécurité, KNX fait converger toutes les fonctions importantes des bâtiments modernes et en centralise le contrôle. KNX est synonyme de confort accru, d’efficacité énergétique et de flexibilité dans la conception de bâtiments.
Documents

Smart Building
- PDF (2228 KB)
Documents de planification KNX
- PDF (16.1 MB)
Programme de formation 2024
- PDF (2.5 MB)
Autres documents

Guide succinct KNX DCA
- PDF (495 KB)
SFB-1M-SFB-5M - Fiche annexe technique
- PDF (6.0 MB)
MOFUB - Fiche annexe technique
- PDF (1.2 MB)
MOFUB-1 - Fiche annexe technique
- PDF (807 KB)
Terminal Server GTS - Fiche annexe technique
- PDF (616 KB)
EMX-8 - Fiche annexe technique
- PDF (366 KB)
WHX - Fiche annexe technique
- PDF (260 KB)
FMX-IH - Fiche annexe technique
- PDF (262 KB)
JAX-1 - Fiche annexe technique
- PDF (3.1 MB)
JAX-3 - Fiche annexe technique
- PDF (981 KB)
JAX-6 - Fiche annexe technique
- PDF (1.2 MB)
JAX-9 - Fiche annexe technique
- PDF (1.3 MB)
FS-4I - Module pour la centrale de protection solaire
- PDF (721 KB)
BGT Terminal de commande - Manuel utilisateur
- PDF (477 KB)
Terminal Server GTS - Manuel utilisateur
- PDF (2.1 MB)
FlexModul - Manuel utilisateur
- PDF (10.2 MB)
BGT-AP Terminal de commande à écran tactile apparent
- PDF (1.5 MB)
BGT-UP Terminal de commande à écran tactile encastré
- PDF (1.7 MB)
GSS - Capteur de rayonnement global
- PDF (502 KB)
HSE - Capteur de luminosité
- PDF (117 KB)
NSE - Capteur de précipitations
- PDF (212 KB)
SPE-24DC - Appareil d'alimentation
- PDF (271 KB)
SP640 - Appareil d'alimentation
- PDF (337 KB)
TSE - Capteur de température
- PDF (107 KB)
WH360 - Capteur combiné vent / soleil
- PDF (153 KB)
WS200 - Anémonmètre
- PDF (144 KB)
WSHE - Anémomètre avec chauffage
- PDF (294 KB)
TB2L-2 - Commande de table
- PDF (90 KB)
FUE - Horloge radiopilotée
- PDF (121 KB)
IFUSB - interface KNX USB
- PDF (311 KB)
IFIP - Interface IP/KNX
- PDF (138 KB)
LK KNX - Coupleur de ligne
- PDF (145 KB)
RTIP - Routeur KNX
- PDF (136 KB)
Mise en service du transducteur universel pour GSS
- PDF (1.3 MB)
Notices techniques - Risques de gel sur les stores
- PDF (507 KB)
Fiche technique - Server GTS
- PDF (101 KB)
Schéma de raccordement STAS3-2E Elero Somfy Brise-soleil orientables
- PDF (159 KB)
Schéma de raccordement STAS3-2E Somfy-GRA Produits à rouleaux
- PDF (127 KB)
Schéma de raccordement STAS3-2E EleroComfort Brise-soleil orientables
- PDF (120 KB)
Schéma de raccordement STAS4-3E Elero Brise-soleil orientables
- PDF (214 KB)
Schéma de raccordement STAS4-3E EleroComfort Brise-soleil orientables
- PDF (180 KB)
Schéma de raccordement STAS3-2E Baier volet coulissant
- PDF (120 KB)
Software

ETS4 Base de données produits - 121
- ZIP (20.0 MB)
ETS5 Base de données produits - 125
- ZIP (26.1 MB)
Détails Techniques | CAO

Télécharger tous les fichiers CAO au format ZIP
Texte d'appel d'offres

Griesser KNX

Commande intégrale

1. Commande de store générale

La commande des stores vise à assurer une protection optimale contre le soleil. Il convient de tenir compte des conditions climatiques limites pour la protection du produit (vent, pluie, gel) ainsi que pour assurer un ombrage optimal (utilisation de la lumière du jour sans aveuglement).
Les façades sont découpées en différentes divisions (secteurs) afin de permettre un contrôle optimal du bâtiment. Il convient de prévoir x secteurs, chacun étant géré et contrôlé de manière individuelle.

1.1 Instructions manuelles prioritaires
Une commande générale est mise en place pour le pilotage du bâtiment. Elle permet de déplacer tous les produits de protection contre le soleil à une position donnée.

1.2 Instructions prioritaires niveau de contrôle-commande
Les instructions de commande sont transmises à la commande des stores à partir du niveau de contrôle-commande. Les instructions de commande sont par exemple Montée, Descente, Position d'ombrage, etc. et sont définies pour des secteurs spécifiques.
Les priorités doivent être gérées correctement (la protection mise en place sur le produit ne doit pas être bloquée).

1.3 Visualisation des instructions au niveau de contrôle-commande
Les états de statut sont transmises au niveau de contrôle-commande par actuateur de store. Les états de statut sont : Position actuelle, Verrouillage activé, Problème moteur/alimentation.
Lors de la transmission des messages d'état, veillez à éviter tout risque de surcharge sur le bus. L'idéal est de n'appeler les messages que lorsque vous souhaitez avoir une vue correspondante au niveau du contrôle-commande.

2. Fonction centrale météo

2.1 fonctions centrale (automatisme)
Les fonctions automatiques sont gérées de manière centralisée et peuvent uniquement être gérées par un technicien (positionnement simple des valeurs seuil sans intervenir sur l'automatisme).
Chacun des automatismes peut être réglé individuellement pour chaque secteur. Il reste préférable toutefois de regrouper les secteurs en fonction de la stratégie des automatismes.

2.2 Automatisme d'ombrage général
La luminosité extérieur est détectée par un capteur de luminosité central couvrant un secteur de 360°. L'automatisme d'ombrage positionne correctement les produits de protection contre le soleil (stores, stores).

2.2.1 Automatisme d'ombrage des stores à lamelles standards
Une fois la valeur seuil dépassée, les stores à lamelles sont déplacés jusqu'à la position d'ombrage. Seuls les côtés de la façade exposés au soleil sont ombragés. Une temporisation empêche que la commande réagisse trop rapidement en cas de changement subit de la météo. La temporisation est calculée en fonction de la durée du rayonnement solaire. Avant de remonter le store, les lamelles doivent être placées à l'horizontale et attendre une temporisation supplémentaire.

2.2.2 Automatisme d'ombrage des stores à lamelles poursuite du soleil
Les produits de protection contre le soleil sont orientés en fonction de la position du soleil, compte tenu de l'angle d'exposition frontal par rapport à la façade. Les lamelles sont alors positionnées de manière à laisser passer le maximum de lumière à l'intérieur de la pièce, mais sans effet aveuglant. Le positionnement des lamelles utilise idéalement quatre positions. Le système doit toutefois pouvoir gérer plus de positions afin de satisfaire par la suite les exigences spécifiques à chaque client (10 positions maximum sur la totalité de l'angle de rotation des lamelles).
Seuls les côtés de la façade exposés au soleil sont ombragés. Une temporisation empêche que la commande réagisse trop rapidement en cas de changement subit de la météo. La temporisation est calculée en fonction de la durée du rayonnement solaire. Avant de remonter le store, les lamelles doivent être placées à l'horizontale et attendre une temporisation supplémentaire.
La fonction "Verrouillage automatique" doit être utilisée en combinaison avec la poursuite du soleil.

2.2.3 Automatisme d'ombrage des stores en tissu standards
Une fois la valeur seuil dépassée, les stores en tissu sont déplacés en bas - stores en tissu à bras de traction jusqu'à la position d'ombrage. Seuls les côtés de la façade exposés au soleil sont ombragés. Une temporisation empêche que la commande réagisse trop rapidement en cas de changement subit de la météo. La temporisation est calculée en fonction de la durée du rayonnement solaire.

2.2.4 Automatisme d'ombrage des stores en tissu guidage du bord de l'ombre
Lorsque la valeur seuil est dépassée, les stores en tissu ne sont sortis que jusqu'à ce que l'ombre projetée atteigne un emplacement défini. Lorsque la position du soleil change, le store en tissu est ajusté mais sans dépasser 3 positions maximum. Une temporisation empêche que la commande réagisse trop rapidement en cas de changement subit de la météo. La temporisation est calculée en fonction de la durée du rayonnement solaire.

2.2.5 Automatisme d'ombrage limitation de l'horizon
Les ombres projetées par les bâtiments voisins ou par une partie du bâtiment lui-même peuvent être identifiées et prises en compte à l'aide de la fonction Limitation de l'horizon. De cette manière, seuls les stores exposés aux rayons directs du soleil sont ombragés. La lumière est évaluée directement sur le toit. Cela évite ainsi de monter des capteurs de luminosité dans la façade. Les ajustements nécessaires pourront être réalisés ensuite à partir du logiciel.

2.2.6 Automatisme d'ombrage évaluation du rayonnement global
L'évaluation du rayonnement globale permet d'enregistrer l'apport d'énergie issu du rayonnement solaire à l'aide de l'orientation de la façade et de déplacer de manière optimale les volets à une position optimale.

2.2.8 Utilisation limitée
L'utilisateur ne peut déplacer les stores qu'en l'absence de rayonnement direct dans la pièce. La commande est limitée en fonction de la situation. Cette fonction est également utilisable en combinaison avec la poursuite du soleil.

2.3 Automatisme horaire avec calendrier annuel
Les programmes horaires exécutent les instructions horaires réglées à l'heure définie. L'automatism horaire peut être activée ou désactivée. Une fonction de calendrier (calendrier annuel) peut être utilisée pendant les périodes sélectionnables librement pour bloquer les temporisations avec de nouveaux temps de réponse.
Les informations d'heure et de date précises sont connues ultérieurement.
Une instruction horaire comporte les informations suivantes :
• Durée d'exécution de la commande en heures et en minutes
• Jour de la semaine auquel l'exécution de la commande est prévue : Di, Lu, Ma, Me, Je, Ve, Sa
• Passage automatique à l'heure d'été / d'hiver
• Mode été / hiver
• Commandes : montée, descente, position d'ombrage, hauteur, angle, activation/désactivation du verrouillage de la commande locale, activation/désactivation de l'automatisme d'ombrage et / ou d'autres programmes d'automatismes.
Afin de réduire le refroidissement naturel en hiver, il est recommandé d'abaisser ou de fermer les jalousies extérieures pendant la nuit astronomique.

2.4 Automatisme vent
Un capteur vent central capte la vitesse du vent à un instant donnée et la transmet à l'unité centrale. Les vitesses du vent peuvent être ajustées individuellement pour chaque secteur. Les valeurs limites de la contrainte du vent sont prédéfinies par le fabricant de la protection contre le soleil.
Les valeurs typiques sont :
Stores en tissu :	28 km/h
Stores à lamelles :	60 km/h
Afin d'éviter des déplacements inutiles lorsque le temps est très changeant, il convient de prévoir des temporisations pour la remise à zéro automatique.
En cas d'alarme vent, tous les automatismes et toutes les commandes locales sont verrouillés et les produits de protection contre le soleil sont déplacés à la position de sécurité jusqu'à la remise à zéro.
Le capteur vent doit être monté à l'endroit du bâtiment où la vitesse du vent est la plus élevée afin d'assurer la protection de plusieurs installations de protection contre le soleil. Comme la vitesse du vent augmente normalement avec la hauteur au-dessus du sol, il est recommandé de réaliser le montage sur le point le plus élevé du bâtiment. Le capteur vent doit être surveillé de manière cyclique (toutes les 60 h environ) pour régler les installations de protection contre le soleil sur la position de sécurité en cas de problème.
"Jusqu'à trois anémomètres par façade doivent pouvoir être pris en compte pour détecter ponctuellement les tourbillons de vent, les vents descendants ou les effets d'aspiration
(la base pour le placement ou le lieu de placement ne fait pas partie de la livraison et est assuré par le client)."

2.5 Automatisme pluie
La commande des stores temporise l'alarme pluie afin d'éviter qu'une humidité minime n'entraîne une réaction immédiate. Les produits de protection contre le soleil sont rentrés à la fin de cette temporisation. La remise à zéro de l'alarme pluie est également temporisée afin d'éviter des mouvements involontaires des produits de protection contre le soleil lorsque les conditions météorologiques changent rapidement.
La commande locale est verrouillée en cas d'alarme précipitation. Aucune commande locale n'est possible en cas de pluie.

2.6 Automatisme gel
L'automatisme de protection antigel mesure la présence de précipitations et de températures autour du point de congélation. L'automatisme conclut à une possibilité de gel en association avec l'évolution dans le temps de la précipitation et de la température. Une alarme gel est déclenchée lorsque des précipitations ont été enregistrées au cours des 12 dernières heures et que la température était inférieure à 2°C. Un verrouillage déclenché par des situations de gel peut être remis à zéro manuellement ou automatiquement. Une remise à zéro automatique intervient après une augmentation de la température de plus de 6°C.
Variante a)
Lorsque le gel est activé, tous les ordres centraux sont bloqués, l'installation ne peut pas être commandée sur place.
Variante b)
Lorsque le gel est activé, tous les ordres centraux sont bloqués, ders stores individuels peuvent être déplacés manuellement.
Variante c)
Lorsque le gel est activé, les lamelles ne doivent pas être refermées complètement afin d'éviter qu'elles ne gèlent au contact les unes des autres. Toutes les fonctions sont opérationnelles.
Variante d)
Lorsque le gel est activé, seules les lamelles inférieures doivent pouvoir être déplacées sans se refermer complètement.
Variante e)
En fonction du mode de fonctionnement de l'espace et du bâtiment, la fonction automatisme de gel est commutée (les comportements sélectionnables sont l'activation ou la désactivation de la commande manuelle, l'activation ou la désactivation de la restriction).

2.7 Automatisme température
La température extérieure ou intérieure permet d'activer/désactiver l'automatisme d'ombrage.
Les délais de temporisation et la valeur seuil peuvent être réglés simplement par l'utilisateur final d'un facteur donné, sans modifier le programme.

2.8 Protection contre la grêle
L'automatisme de protection grêle enregistre les fronts d'orage accompagnés de chute de grêle et protège les stores des dommages. Une alarme grêle est déclenchée lorsqu'une chute de grêle est annoncée à brève échéance dans un rayon d'un kilomètre environ.

2.9 Gestion des priorités
Les priorités doivent être respectées dans l'ordre suivant :
1. Priorité incendie
Les installations de protection contre le soleil doivent rentrer et se verrouiller automatiquement en cas d'incendie (la commande manuelle n'est plus possible). Les priorités secondaires sont désactivées.
2. Priorité vent
L'automatisme vent rentre et se verrouille en cas de dépassement de toutes les installations de protection contre le soleil (la commande manuelle n'est plus possible). Les priorités secondaires sont désactivées.
3. Priorité nettoyage fenêtres
Le bouton de nettoyage déplace les stores sur la position de fin de course supérieure et les verrouille.
4. Priorité nettoyage lamelle
Le bouton de nettoyage déplace les jalousies sur la position de fin de course supérieure et les verrouille.
5. Priorité pluie
En cas de pluie, les installations de protection contre le soleil (lamelles et stores) sont rentrées.
6. Priorité grêle
En cas de grêle, les installations de protection contre le soleil (lamelles et stores) sont rentrées.
7. Priorité gel
En cas de gel, les installations de protection contre le soleil (lamelles et stores) sont rentrées.
8. Priorité commande locale
Les installations de protection contre le soleil peuvent être déplacées individuellement. Cette action bloque automatiquement les ordres secondaires.  Ce verrou est désactivé par la centrale.

3 Appareils Centrale météo

3.1 Centrale météo
Centrale à commande de stores KNX complète à 8 secteurs de façade minimum, démontable jusqu'à 320 secteurs de façade.

Automatisme horaire
- Calendrier hebdomadaire
- Calendrier annuel
- Passage à l'heure d'été / d'hiver
- Instructions horaires (jusqu'à 50 instructions)
- Fonction astro (lever/coucher du soleil)
- Raccordement du récepteur DCF77

Automatisme d'ombrage
- évaluation globale de la luminosité
- Position d'ombrage
- Poursuite directe du soleil
- Limitation de l'horizon
- Evaluation du rayonnement global
- Commande des bords d'ombre
- Toute stratégie d'élévation ou d'azimut
- Limitation de la commande en raison de la position du soleil

Automatisme de sécurité
- Automatisme pluie
- Automatisme gel
- Automatisme vent
-  D'autres priorités telles que l'incendie, le nettoyage, la grêle, etc.

Logement des capteurs
- Capteurs de vent
- Capteurs de température
- Capteur de pluie
- Capteur de luminosité global
- Capteur de luminosité local
- Contact sans potentiel

Type : comme FlexModul (FMX), Griesser AG, CH-8355 Aadorf

3.2 Centrale météo pour les habitations
Centrale de commande de stores KNX complète à capteurs intégrés pour la commande de 8 secteurs maximum. Configuration directe par plug-in dans ETS. Avec mode simulation et fonction diagnostic.

Automatisme horaire
- 8 programmes horaires de 2 commandes chacun pour Lu-Ve et Sa/Di
- Passage automatique à l'heure d'été / d'hiver
- Fonction crépusculaire
- Fonction astro (lever/coucher du soleil)
- Horloge radiopilotée intégrée

Automatisme d’ombrage
- Evaluation globale de la luminosité et du rayonnement global
- Position d'ombrage
- Poursuite solaire directe
- Démarcation de l’horizon
- Guidage du bord de l’ombre

Automatisme de sécurité
- Automatisme de précipitations
- Automatisme gel
- Automatisme vent
- Fonction de blocage avec différentes priorités

Réception et évaluation des données du capteur par BUS KNX
Envoi des données des capteurs et des automatismes ainsi que de l'heure et de la date sur le bus KNX
Programmes logiques pour le traitement des 16 entrées externes

Type : comme centrale météo (EMX-8), Griesser AG, CH-8355 Aadorf

3.3 Unité de commande de centrale météo
L'unité de commande de la centrale météo permet de créer :
- affichage des états du capteur actuel
- Affichage des états actuels des secteurs de la façade
- Affichage des messages d'alarme
- Commande de chaque secteur de façade individuel
- Commande des groupes de secteurs, appel des scènes
- Remise à zéro des programmes automatiques lorsque cela est possible et utile.
- Affichage et modification de l'automatisme horaire (d'après les jours de la semaine et les données du calendrier)
- Simulation de l'automatisme (luminosité, compression)

Type : comme le terminal de commande BGT ou BGS (ainsi que la station météorologique FMX), Griesser AG, CH-8355 Aadorf

3.4 Télémaintenance par passerelle
La passerelle et l'utilitaire de la centrale météo permettent de faire de la télémaintenance par TCP/IP.
- connexion Internet
- journalisation des événements
- téléchargement (remplacement) de la configuration des acteurs et des centrales
- transmission (lecture) de la configuration des acteurs et des centrales
- fonctions auxiliaires pour le service et la mise en service (commande des acteurs et identification et réinitialisation des centrales)

Type : comme FlexTool associé à serveur terminal GTS, Griesser AG, CH-8355 Aadorf

3.5 Interfaçage avec un système tiers
L'utilisation d'une interface de données standardisée couramment utilisée dans la technique de bâtiment permet de créer une liaison entre la commande de store et un système tiers.
Les utilisations sont les suivantes :
- Intégration à la technique de bâtiment
- Gestion technique des bâtiments couvrant plusieurs corps de métier
- Interface avec les stations de visualisation et de commande
- Envoi d'ordres de commande des stores
- Lecture des états de fonctionnement

Type : comme l'interface Modbus/TCP associée à serveur terminal GTS, Griesser AG, CH-8355 Aadorf

4 Appareils Capteurs
Le nombre d'éléments de capteurs requis doit être défini par le fabricant. Les capteurs doivent assurer la fonctionnalité décrite. Si plusieurs composants sont requis, ils doivent être comptabilisés.

4.1 Capteur de luminosité pour 100°
Plage de température mini.	5 ... 50 kLux
Température de travail mini.	-35°C ... 80°C
Couverture angulaire	1 x 100°
Protection IP mini.	IP 43

Type : comme HSE, Griesser AG, CH-8355 Aadorf

4.2 Capteur de rayonnement global
Plage de mesure mini.	0 … 2000 W/m2
Température de travail mini.	-30°C ... 70°C

Type: comme GSS, Griesser AG, CH-8355 Aadorf


Plage de mesure vent mini.	0 … 144 km/h
Plage de mesure luminosité mini.	0 … 150 kLux
Température de travail mini.	-30 °C ... 60 °C
Protection IP mini.	IP 54

Type : comme WHX, Griesser AG, CH-8355 Aadorf

4.4 Capteur vent
Plage de température mini.	10...110 km/h
Température de travail mini.	-20°C ... 60°C
Protection IP mini.	IP 43

Type : comme WS200, Griesser AG, CH-8355 Aadorf

4.5 Capteur combiné vent / luminosité 360°
Plage de mesure vent mini.	10...110 km/h
Plage de mesure luminosité mini.	5...50kLux
Température de travail mini.	-20°C ... 60°C
Couverture angulaire	1 x 360° ou 4 x 100°
Protection IP mini.	IP 43

Type : comme WH360, Griesser AG, CH-8355 Aadorf

4.6 Capteur de température
Plage de température mini.	- 30°C....50°C
Température de travail mini.	-35°C ... 70°C
Protection IP mini.	IP 43

Type : comme TSE, Griesser AG, CH-8355 Aadorf

4.7 Capteur de pluie
Température de travail mini.	-20°C ... 60°C
Protection IP mini.	IP 43

avec chauffage intégré pour le séchage de la surface en cas de pluie ou de neige. Appareil d'alimentation fourni si besoin.

Type : comme NSE + SPE, Griesser AG, CH-8355 Aadorf


4.8 Mât de capteur et accessoires
Longueur mini.	800mm
Diamètre	27mm
Matériau	Aluminium

Pour le montage d'éléments de capteurs, y compris les accessoires de montage.

Type : comme SEMA25, MOSO25, MORI25, MOBL25 Griesser AG, CH-8355 Aadorf

4.9 Boîtier de signal
Pour l'interconnexion avec le service météo pour la protection contre la grêle
Type : Système ECA "Protection contre la grêle - simplement automatique".

5 Fonctions des actuateurs de store
Prendre en compte les propriétés en fonction de l'utilisation (bâtiment, pièce, stores, moteur).

5.1 Gestion des priorités
Position de sécurité en cas d'alarme (incendie, vent, pluie, gel, grêle, etc.). La position et la zone de déplacement admissibles sont paramétrables.
La gestion des priorités doit intervenir de préférence dans l'actuateur de store afin d'assurer une haute disponibilité. Les commandes de sécurité ne doivent pas être bouclées sur les modules logiques

5.2 Panne de courant bus
En cas de panne de courant bus ou de panne de l'automatisme de sécurité, les produits d'ombrage se déplacent de manière autonome jusqu'à la position de sécurité. La fonction de sécurité doit être désactivable afin d'assurer un fonctionnement autonome sans

5.3 Rétablissement du courant
Lorsque le courant est rétabli, les stores doivent prendre une position définie.

5.4 Verrouillage automatique manuel
Les ordres de la centrale météo sont bloqués lorsqu'un utilisateur a réglé les stores en fonction de ses besoins. Les ordres de priorité (incendie, vent, pluie, gel, grêle, etc.) ne sont pas bloqués par le verrouillage automatique.
Le verrouillage automatique est signalé sur la commande par un signal lumineux.
La remise à zéro du verrouillage des automatismes est réalisée soit en exécutant la commande à partir du poussoir ou bien à partir de la centrale soit en exécutant un ordre horaire de la centrale soit à un instant paramétré dans l'actuateur. Lors de la réinitialisation du verrouillage des automatismes, l'actuateur de store se déplace à la position prédéfinie ou reste à la position courante.

5.5 Verrouillage automatique en cas de présence
Aucune commande d'automatisme n'est exécutée dans le cas où une personne est présente dans la pièce. Les ordres de priorité ne sont pas bloqués par le verrouillage automatique. Le verrouillage automatique est signalé sur la commande par un signal lumineux
Lorsque la personne quitte la pièce (aucune présence), l'actuateur de store se déplace à la position actuellement prédéfinie par la centrale.

5.6 Mode de fonction de la pièce
Pour les fonctions d'espace intelligentes, la présence, le mode d'optimisation de l'énergie, le besoin de chauffage, le besoin de refroidissement, etc. peuvent être traités directement dans l'actuateur. Différentes fonctions ou priorités sont activées en fonction du mode d'espace.
a) Il convient de prévoir la possibilité des modes d'espace, mais sans l'exécuter.
b) Le mode d'espace distingue les modes présence, absence, mode économie d'énergie et mode de protection. Dans le mode présence, les commandes manuelles sont activées ; les ordres horaires ne sont pas exécutés. Dans le mode absence, la protection contre l'éblouissement est activée. Dans les modes énergie et protection, la protection contre la chaleur est activée. Les commandes de sécurité sont toujours activées indépendamment du mode d'espace ; les commandes temporisées ne sont pas exécutées dans le mode présence mais elles le sont dans tous les autres modes.

5.7 Stratégie de positionnement
Produits lamelle à transmission à chaîne, propriétés mécaniques spéciales telles que le jeu d'inversion et l'inertie moteur paramétrables. Les principaux types sont directement enregistrés dans l'actuateur de store. Les paramètres spécifiques doivent ê

5.8 Commande moteur 3 fins de course
Commande de moteurs à 3 fins de course mécaniques (5 conducteurs). Les fins de course sont identifiées automatiquement.

5.9 Commande moteur 2 fins de course
Commande de moteurs à 2 fins de course mécaniques. L'avance de la position d'ombrage est réalisée dès que la fin de course inférieure est atteinte sans temporisation. Dans le cas où le sens de rotation est incorrect, il est possible de le modifier.

5.10 Phase d'assombrissement
Le positionnement en hauteur et angulaire est réalisé sans phase d'assombrissement. Les commandes hauteur et angle peuvent être envoyées à l'actuateur peuvent être envoyées sans déclencher de dysfonctionnement (par ex. arrêt du store).

5.11 Précision de positionnement
La durée de la course de la jalousie doit être définie automatiquement afin de prendre en compte le processus de vieillissement ainsi que les différences de température ainsi que les changements de vitesse de rotation du moteur.

5.12 Quittance des dysfonctionnements
Quittance de dysfonctionnement. Informations en cas de défaut du moteur (câble d'alimentation, protection thermique).

5.13 Quittance des états
Les états suivants peuvent être communiqués sur le système : Position cible atteinte, blocage actif, blocage automatique actif, restriction active. Les messages de retour peuvent être transmis sous forme d'information 1 bit ou de représentation en couleur (RGB 3 octets).

5.14 Quittance position
Signalisation de la hauteur de la tablier et l'angle d'orientation des lames (dans le cas des brise-soleil orientables), fin de course haut/bas, zone d'ombrage.

5.15 Quittance des données de service
Différentes données de service affichées sont affichées : nombre de cycles de commutation du moteur, nombre d'heures de service du moteur, nombre d'heures de la tablier à l'état sorti

5.16 Fonction de réinitialisation
Après une fonction de blocage, le store doit être amené dans une position définie. Comme variante, on peut choisir la dernière commande de la centrale ou la dernière position de commande.

5.17 Scène
L'actuateur de store mémorise jusqu'à 64 scènes directement sur l'appareil. La position ainsi que le verrouillage automatique sont alors enregistrés.

5.18 Entrée binaire bouton jalousie
Les boutons connectés à l'actuateur de store peuvent être envoyés sous forme de commandes vers KNX. Les LED doivent par ailleurs être commandées depuis le bus.

5.19 Affichage de la LED sur le poussoir
Clignotement = fonction de blocage, le store ne peut pas être commandé à partir du poussoir.
Allumé = Verrouillage automatique, aucune commande n'est exécutée de la centrale.

5.20 Poussoir de test
Le contrôle d'installation est réalisé avec les poussoirs de test juste sur l'actuateur de jalousie. Les poussoirs de test ont le niveau de priorité le plus élevé afin de permettre la commande pour le service technique malgré l'activation du verrouillage de sécurité. Il est possible de définir si les poussoirs test sont activés toujours, jamais ou uniquement pendant une interruption du bus.

5.21 Commande locale radio (individuelle ou groupes)
La commande peut être exécutée en option à l'aide de l'émetteur manuel radio (à l'aide d'un actuateur de store doté d'un module radio ou d'un emplacement de module).

5.22 Mémoire des événements
Les mouvements des stores exécutés et, le cas échéant, ceux qui ne sont pas clairs peuvent être consultés immédiatement ou ultérieurement. Pour chaque mouvement, l'heure (date/heure) ainsi que le déclencheur correspondant (commande, automatique, fonction de blocage, etc.) sont visibles. La mémoire d'événements comprend les mouvements de déplacement des 6 derniers mois environ par canal.

5.23 Mise à jour du micrologiciel
Les nouvelles fonctions peuvent être téléchargées sur les actuateurs de stores en exécutant une mise à jour logicielle. Pendant cette opération, les appareils sont pleinement disponibles et opérationnels. La mise à jour du micrologiciel peut être exécutée simultanément sur plusieurs actuateurs de store.

6 Appareiles actuateurs de store
Les propriétés suivantes sont nécessaires pour la actuateur de store pour chaque actuateur de jalousie.


6.1 Actuateur de store (décentralisé sur le boîtier)
• Canaux de commande par actuateur mini.	1
• Charge électrique mini	1A, par canal
• Tension de service	230VAC
• Modèle	Décentralisé (AP)
• Protection IP mini.	IP 20
• Nombre de commutateurs de fin de course	2 ou 3
• Détection de fin de course	oui (automatique)
• Commande sans KNX par canal moteur	oui, touche locale
• Commande sans KNX par appareil	oui, touche de groupe
• Poussoir local sur KNX	oui, pour entrée binaire
• Poussoir de test	oui, sur l'appareil
• Position de sécurité	oui (quelconque)
• Utilisation limitée	oui (quelconque)
• Verrouillage automatique	oui
• Stratégies de déplacement	oui (11 types des produits)
• Commande hauteur/angle	oui (sans phase d'assombrissement)
• Commande ombrage	oui
• Quittance position (fin de course, hauteur/angle)	oui
• Quittances des dysfonctionnements (protection thermique, défaut moteur)	oui
• Quittances des états (nombre de mouvements, heures de fonctionnement du produit de façade)	oui
• Emplacement du module pour la télécommande radio	oui

Type : comme JAX-1, Griesser AG, CH-8355 Aadorf

6.2 Actuateur de store (décentralisé sur le boîtier)
• Canaux de commande par actuateur mini.	3
• Charge électrique mini	1A, par canal
• Tension de service	230VAC
• Modèle	Décentralisé (AP)
• Protection IP mini.	IP 20
• Nombre de commutateurs de fin de course	2 ou 3
• Détection de fin de course	oui (automatique)
• Commande sans KNX par canal moteur	oui, touche locale
• Commande sans KNX par appareil	oui, touche de groupe
• Poussoir local sur KNX	oui, pour entrée binaire
• Poussoir de test	oui, sur l'appareil
• Position de sécurité	oui (quelconque)
• Utilisation limitée	oui (quelconque)
• Verrouillage automatique	oui
• Stratégies de déplacement	oui (11 types des produits)
• Commande hauteur/angle	oui (sans phase d'assombrissement)
• Commande ombrage	oui
• Quittance position (fin de course, hauteur/angle)	oui
• Quittances des dysfonctionnements (protection thermique, défaut moteur)	oui
• Quittances des états (nombre de mouvements, heures de fonctionnement du produit de façade)	oui
• Emplacement du module pour la télécommande radio	oui

Type : comme JAX-3, Griesser AG, CH-8355 Aadorf

6.3 Actuateur de store (boîtier encastrable)
• Canaux de commande par actuateur mini.	6
• Charge électrique mini	1A, par canal
• Tension de service	230VAC
• Modèle	Appareil modulaire
• Protection IP mini.	IP 20
• Nombre de commutateurs de fin de course	2 ou 3
• Détection de fin de course	oui (automatique)
• Commande sans KNX par canal moteur	oui, touche locale
• Commande sans KNX par appareil	oui, touche de groupe
• Poussoir local sur KNX	oui, pour entrée binaire
• Poussoir de test	oui, sur l'appareil
• Position de sécurité	oui (quelconque)
• Utilisation limitée	oui (quelconque)
• Verrouillage automatique	oui
• Stratégies de déplacement	oui (11 types des produits)
• Commande hauteur/angle	oui (sans phase d'assombrissement)
• Commande ombrage	oui
• Quittance position (fin de course, hauteur/angle)	oui
• Quittances des dysfonctionnements (protection thermique, défaut moteur)	oui
• Quittances des états (nombre de mouvements, heures de fonctionnement du produit de façade)	oui
• Emplacement du module pour la télécommande radio	oui

Type : comme JAX-6, Griesser AG, CH-8355 Aadorf

6.4 Actuateur de store (appareil encastrable)
• Canaux de commande par actuateur	9
• Charge électrique mini	1A, par canal
• Tension de service	230VAC
• Modèle	Appareil modulaire
• Protection IP mini.	IP 20
• Nombre de commutateurs de fin de course	2
• Détection de fin de course	oui (automatique)
• Commande sans KNX par canal moteur	oui, touche locale
• Commande sans KNX par appareil	oui, touche de groupe
• Poussoir local sur KNX	oui, pour entrée binaire
• Poussoir de test	oui, sur l'appareil
• Position de sécurité	oui (quelconque)
• Utilisation limitée	oui (quelconque)
• Verrouillage automatique	oui
• Stratégies de déplacement	oui (11 types des produits)
• Commande hauteur/angle	oui (sans phase d'assombrissement)
• Commande ombrage	oui
• Quittance position (fin de course, hauteur/angle)	oui
• Quittances des dysfonctionnements (protection thermique, défaut moteur)	oui
• Quittances des états (nombre de mouvements, heures de fonctionnement du produit de façade)
• Emplacement du module pour la télécommande radio	oui

Type : comme JAX-9, Griesser AG, CH-8355 Aadorf

7 Informations supplémentaires

7.1 Composants système
Tous les composants système requis pour assurer un fonctionnement parfait doivent être comptabilisés. Cela concerne en particulier les alimentations, les coupleurs de ligne, l'interface des capteurs, etc.

7.2 Services
Tous les composants de services requis pour assurer une exécution complète doivent être comptabilisés. Cela concerne notamment la gestion de projet, la gestion des produits, la livraison sur le chantier, etc.

7.3 Mise en service
Les capacités comportent les positions suivantes
• Instruction unique de l'entreprise d'électricité pour l'installation correcte des composants (des actuateurs de store, des centrales et des éléments de capteur)
• Mise en service des appareils installés en 2 phases
• Test intégral de l'installation sans raccorder le niveau de contrôle-commande (préréception 1)
• Test intégral de l'installation avec raccordement du niveau de contrôle-commande, test de la télémaintenance (préréception 2)
• Réception et mise en service de la commande
• Ajustement de l'installation au terme de 2 mois après la mise en service
• Ajustement de l'installation au terme de 8 mois après la mise en service

L'ajustement concerne l'optimisation des secteurs, l'angle des lamelles, etc. Il n'inclut pas les modifications apportées au programme ni les demandes spécifiques du client.

013192.911 / V1.12 / 08-24 / Griesser KNX-FR
Sélectionner le texte
Contact
Contactez-nous par mail maintenant
Vous avez des questions?
Appelez-nous.
0800 609 609
